發布日期：2020-2-25 11:30:00

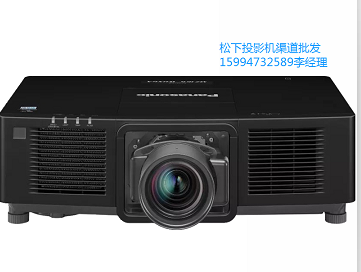

松下PT-SMZ12KCL、PT-SMZ15KCL激光投影機
液晶激光高清機：SMZ58，SMZ68，SMZ78，SMZ88C
SMZ10K，SMZ13K，SMZ16K，BMZ50C，BMZ60C，BAZ512,BAZ612C，BAZ712，BAZ502,BAZ602C。。。。
DLP激光機：FRQ080C，FRQ100C，FRZ570C，FRZ580C，FRZ680C，FRZ69C，FRZ79C，FRZ89C，FRZ99C，FRZ98C，FRZ120C。。。。。
型號
PT-SMZ15KCL
電源規格
100–240V交流電, 50/60Hz
功耗*1
Zui大功耗
800 W (8.1 A - 3.3 A)
開機模式功耗
[普通模式]
720 W (100–120 V交流電)
690 W (200–240 V交流電)
[低噪音模式]
460 W (100–120 V交流電)
445 W (200–240 V交流電)
液晶芯片
液晶板尺寸
25.4 mm (1.0英寸)對角線(16:10寬高比）
顯示方式
透射式液晶面板(x 3,R/G/B）
顯示器像素
2,304,000(1,920x1,200像素)
光源
激光二極管
亮度*2,*3
15,000流明(中心亮度)*4/14,000流明
亮度輸出減半時間*5
20,000小時(普通模式/低噪音模式)
分辨率
WUXGA(1,920x1,200像素)
對比度*2
3,000,000:1(全開/全關)(當[圖像模式]設置為[標準]，[動態對比度]設置為[3]時)
屏幕尺寸(對角線)
2.03–15.24 m (80–600英寸)， 選用ET-EMU100時，2.54–10.16 m (100–400英寸)，選用ET-EMT800*6 時，2.03–12.7m (80–500英寸)，16:10寬高比
均勻性*2
85%
鏡頭
可選鏡頭 (此型號不配備標準鏡頭)
光軸移動
垂直 (光軸位于屏幕中心)
±60% (選用ET-EMU100時, +50%,-20% ，選用ET-EMW200時,±40%，選用ET-EMW300時,±50%) (電動)
水平 (光軸位于屏幕中心)
±20% (選用ET-EMW200時, ±19%) (電動)
梯形校正范圍
垂直:±45°(選用ET-EMU100時,±5°，選用ET-EMW200/ET-EMW300時,±14°，選用ET-EMW400/ET-EMW500時,±22°)
安裝方式
吊裝/平放,正投/背投,360°全方位自由安裝
終端端口
SDI輸入
BNCx 1:3G/HD-SDI輸入
HDMI輸入
HDMI 19-pin x 2 (支持HDCP 2.3,飽和色,4K/60p信號輸入*7),符合CEC協議
串行/多臺投影機同步輸入
D-sub 9-pin (陰)x1 用于外部控制(與RS-232C相容)
串行/多臺投影機同步輸出
D-sub 9-pin (陽)x1 用于鏈路控制(與RS-232C相容)
遙控1輸入
D-sub 9-pin (陰)x1 用于外部控制(并行)
遙控2輸入
M3x1 用于有線遠程控制
遙控2輸出
M3x1 用于鏈路控制(用于有線遠程控制)
DIGITAL LINK
RJ-45x1用于網絡和DIGITALLINK連接(視頻/網絡/串行控制)(兼容HDBaseT™),100Base-TX,(適用于PJLink™[Class2]),支持Art-Net,HDCP 2.3,飽和色,4K/60p信號輸入*7)
局域網
RJ-45 x 1用于網絡連接 ,10Base-T/100Base-TX( 適用于PJLink™ [Class 2],支持Art-Net)
DC輸出
USB連接器(類型A)x1 用于供電 (5 V/2 A輸出)
USB
USB連接器(類型A)x1,用于連接無線模塊AJ-WM50MC(選配), USB存儲器
機身材料
模壓塑料
過濾網
有(更換周期：約20,000小時*8)
噪音水平*2
35 dB(普通模式)
30 dB(低噪音模式)
尺寸(寬×高×長)
約650 x 185 x 440 mm (不含支腳和凸起部分)
重量*9
約22.5 kg
運行環境
運行溫度:0–45°C*10,運行濕度:10–80%(無冷凝)
(運行模式)
水平:±40°(選用ET-EMU100時,±0°，選用ET-EMW200/ET-EMW300時,±8°，選用ET-EMW400/ET-EMW500時,±15°)
水平和垂直校正進行時，總值不能超過55°
約650 x 211 x 440 mm (不含凸起部分 ,支腳Zui短時)
松下PT-SMZ12KCL、PT-SMZ15KCL激光投影機
液晶激光高清機：SMZ58，SMZ68，SMZ78，SMZ88C
SMZ10K，SMZ13K，SMZ16K，BMZ50C，BMZ60C，BAZ512,BAZ612C，BAZ712，BAZ502,BAZ602C。。。。
DLP激光機：FRQ080C，FRQ100C，FRZ570C，FRZ580C，FRZ680C，FRZ69C，FRZ79C，FRZ89C，FRZ99C，FRZ98C，FRZ120C。。。。。
|
型號 |
PT-SMZ15KCL |
||
|
電源規格 |
100–240V交流電, 50/60Hz |
||
|
功耗*1 |
Zui大功耗 |
800 W (8.1 A - 3.3 A) |
|
|
開機模式功耗 |
[普通模式] |
720 W (100–120 V交流電) 690 W (200–240 V交流電) |
|
|
[低噪音模式] |
460 W (100–120 V交流電) 445 W (200–240 V交流電) |
||
|
液晶芯片 |
液晶板尺寸 |
25.4 mm (1.0英寸)對角線(16:10寬高比） |
|
|
顯示方式 |
透射式液晶面板(x 3,R/G/B） |
||
|
顯示器像素 |
2,304,000(1,920x1,200像素) |
||
|
光源 |
激光二極管 |
||
|
亮度*2,*3 |
15,000流明(中心亮度)*4/14,000流明 |
||
|
亮度輸出減半時間*5 |
20,000小時(普通模式/低噪音模式) |
||
|
分辨率 |
WUXGA(1,920x1,200像素) |
||
|
對比度*2 |
3,000,000:1(全開/全關)(當[圖像模式]設置為[標準]，[動態對比度]設置為[3]時) |
||
|
屏幕尺寸(對角線) |
2.03–15.24 m (80–600英寸)， 選用ET-EMU100時，2.54–10.16 m (100–400英寸)，選用ET-EMT800*6 時，2.03–12.7m (80–500英寸)，16:10寬高比 |
||
|
均勻性*2 |
85% |
||
|
鏡頭 |
可選鏡頭 (此型號不配備標準鏡頭) |
||
|
光軸移動 |
垂直 (光軸位于屏幕中心) |
±60% (選用ET-EMU100時, +50%,-20% ，選用ET-EMW200時,±40%，選用ET-EMW300時,±50%) (電動) |
|
|
水平 (光軸位于屏幕中心) |
±20% (選用ET-EMW200時, ±19%) (電動) |
||
|
梯形校正范圍 |
垂直:±45°(選用ET-EMU100時,±5°，選用ET-EMW200/ET-EMW300時,±14°，選用ET-EMW400/ET-EMW500時,±22°) |
||
|
安裝方式 |
吊裝/平放,正投/背投,360°全方位自由安裝 |
||
|
終端端口 |
SDI輸入 |
BNCx 1:3G/HD-SDI輸入 |
|
|
HDMI輸入 |
HDMI 19-pin x 2 (支持HDCP 2.3,飽和色,4K/60p信號輸入*7),符合CEC協議 |
||
|
串行/多臺投影機同步輸入 |
D-sub 9-pin (陰)x1 用于外部控制(與RS-232C相容) |
||
|
串行/多臺投影機同步輸出 |
D-sub 9-pin (陽)x1 用于鏈路控制(與RS-232C相容) |
||
|
遙控1輸入 |
D-sub 9-pin (陰)x1 用于外部控制(并行) |
||
|
遙控2輸入 |
M3x1 用于有線遠程控制 |
||
|
遙控2輸出 |
M3x1 用于鏈路控制(用于有線遠程控制) |
||
|
DIGITAL LINK |
RJ-45x1用于網絡和DIGITALLINK連接(視頻/網絡/串行控制)(兼容HDBaseT™),100Base-TX,(適用于PJLink™[Class2]),支持Art-Net,HDCP 2.3,飽和色,4K/60p信號輸入*7) |
||
|
局域網 |
RJ-45 x 1用于網絡連接 ,10Base-T/100Base-TX( 適用于PJLink™ [Class 2],支持Art-Net) |
||
|
DC輸出 |
USB連接器(類型A)x1 用于供電 (5 V/2 A輸出) |
||
|
USB |
USB連接器(類型A)x1,用于連接無線模塊AJ-WM50MC(選配), USB存儲器 |
||
|
機身材料 |
模壓塑料 |
||
|
過濾網 |
有(更換周期：約20,000小時*8) |
||
|
噪音水平*2 |
35 dB(普通模式) 30 dB(低噪音模式) |
||
|
尺寸(寬×高×長) |
約650 x 185 x 440 mm (不含支腳和凸起部分) |
||
|
重量*9 |
約22.5 kg |
||
|
運行環境 |
運行溫度:0–45°C*10,運行濕度:10–80%(無冷凝) |
||
